580KW静音机来发交流活动电动机并机柜配电线路电力电气图关键技术：由快充器AC220V/DC24V，保证来发交流活动电动机调节器所有輸出的电源适配器DC24V。来发交流活动电动机发动后由KA5交流活动220V前面继电气輸出的有一个发动网络讯号。静音机来发交流活动电动机调节器依据网络讯号电路开关把来发交流活动电动机的电流大小、端电压，频次，带速等来发交流活动电动机的种种指标网络讯号反馈建议到调节器，由调节器听到消息。   当重油带发高压马达进行后，把电送回旋钮柜上部的主母排。的调整打开实现系统化的监督到一些 生活条件进行汽柴油的调整，工作的调整，实现DC24V继小家电輸出表现。带发高压马达的调整打开实现端电压电流数据监测站回路打开，数据监测站到实现万能空气面板开关进行端电压电流，的调整打开实现KA3继小家电輸出重重送电表现，合上主旋钮断路，万能空气面板开关重重送电后重重送电的讯号指示灯亮。当的调整系统化的必须 分闸的情况，实现KA6分闸继小家电輸出分闸表现，主旋钮万能空气面板开关分闸，万能空气面板开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
序号顺序	分类	尺寸尺寸	院校	占比	厂
1	全能式层次结构隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发减速超临界锅炉调整器	HGM9510	只	2	众智
3	直流变压器供电模块图片	BAC06A	只	2	众智
4	中小型期间中间继电器元件	HH52P    DC24V	只	8	正泰
5	小款中间的继家电	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	接地子	长方形，灰色，M10	只	12	海坦
14	装修辅材		台	2	国优

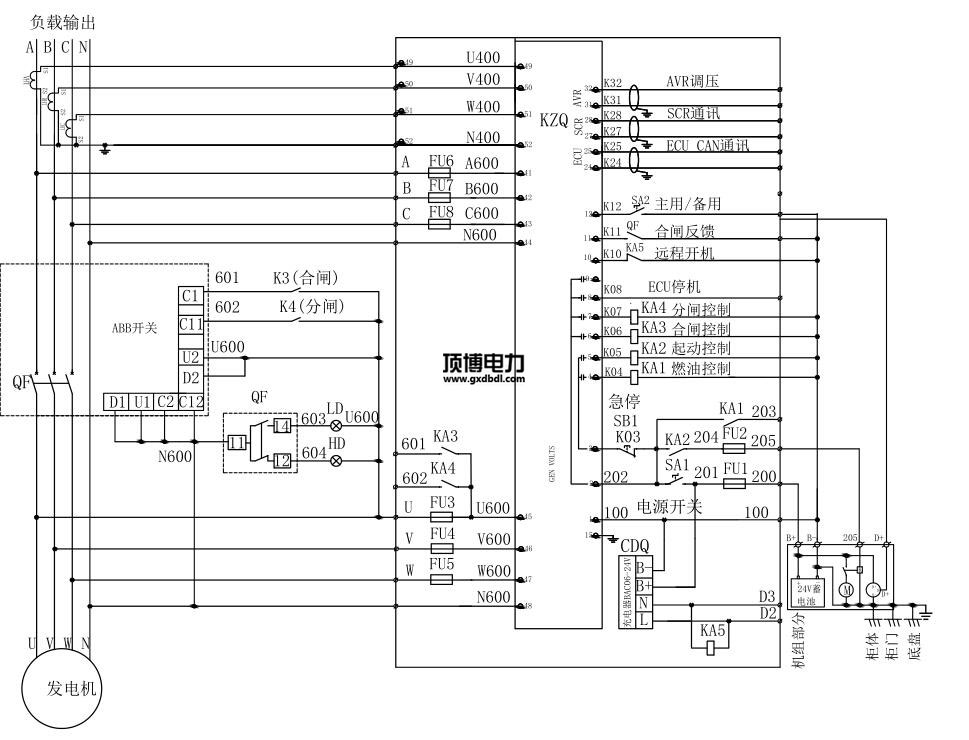

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.xianmsg.com
