本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电站空气能热泵机组电气安装箱的功用： 1、科学合理的分销能量补充。 2、便对集成运放的开关运营。 3、有较高的安全的防护栏等级保护，能直观教学的凸显电路板的导通的状态。

项目名称：656KW汽油风能汽车发电机马达组单机配电箱主要元件明细清单
配电设备箱主要部件明细单
项目编号	称呼	类型外形尺寸	工作单位	数量统计	服务商
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发伺服电机柜把握器	HGM6110	只	1	众智
3	火力发减速机轉速设定器	C2002	只	1	孚创
4	交流电电源适配器组件	DC24V	只	1	众智
5	长安小型中继电子元件	HH54P    DC24V	只	2	正泰
6	小规模之间接触器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

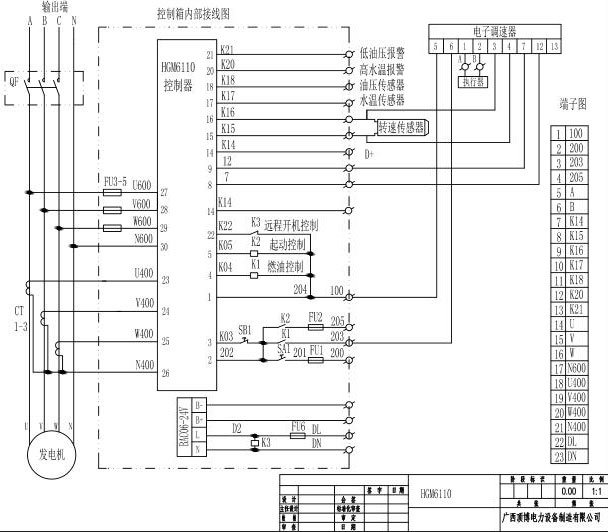

656KW广西顶博发电机组制造单机配电箱元件线路图
